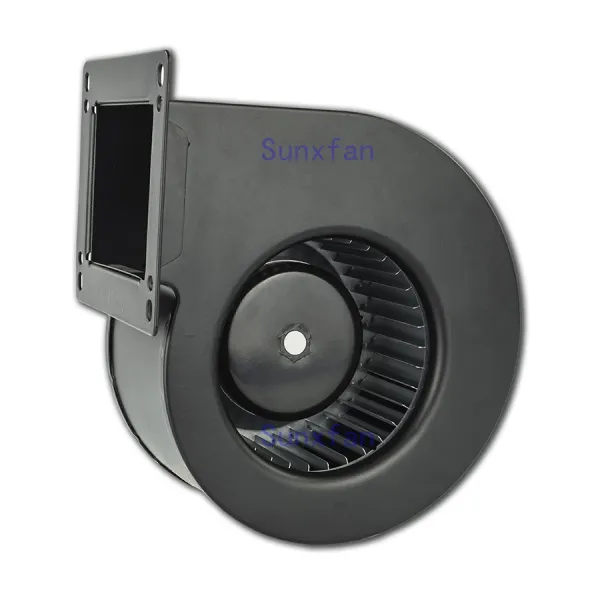

Arbeits prinzip des Radial ventilators

Das Arbeits prinzip des Zentrifugal ventilators basiert haupt sächlich auf dem Prinzip, kinetische Energie in potentielle Energie umzuwandeln und das Gas durch das rotierende Hoch geschwindigkeit laufrad zu beschleunigen. und dann verlangsamt und ändert sich die Strömungs richtung, so dass die kinetische Energie in potentielle Energie (Druck) umgewandelt wird. Das Folgende ist eine detaillierte Erklärung des Arbeits prinzips von Radial ventilatoren:

Arbeits ablauf

Laufrad rotation:

Wenn der Motor startet, treibt er das Laufrad an, um mit hoher Geschwindigkeit zu drehen.

Gas beschleunigung:

Das Gas tritt axial in das Laufrad ein und wird zwischen den Schaufeln beschleunigt, wenn sich das Laufrad dreht.

Umwandlung von kinetischer Energie in potenzielle Energie:

Das beschleunigte Gas wird aus der Mitte des Laufrads in den Diffusor geschleudert. Im Diffusor ändert sich die Strömungs richtung des Gases und die Abschnitts fläche der Rohrleitung nimmt zu, was zur Verzögerung des Gases führt. Diese Verzögerung wandelt kinetische Energie in Drucken ergie um.

Kontinuierlicher Fluss:

Wenn das Gas im Laufrad abgelassen wird, bildet die Mitte des Laufrads einen Unterdruck, und das externe Gas wird unter der Einwirkung von atmos phä rischem Druck in das Laufrad gedrückt. Bildung eines kontinuier lichen Luftstroms.

Konstruktion und Bauteil aktion

Laufrad:

Es ist die kritisch ste Komponente im Zentrifugal ventilator, und seine Rotation erzeugt Zentrifugal kraft und beschleunigt das Gas. Die Form, Größe und Anzahl der Schaufeln des Laufrads haben einen großen Einfluss auf die Leistung des Lüfters.

Fall:

Umgibt das Laufrad, um einen Kanal für den Gas fluss bereit zustellen. Die Form des Gehäuses soll die Gas verzögerung und die Umwandlung von Drucke nergie erleichtern.

Diffusor:

Hinter dem Laufrad wird durch Ändern der Gas strömungs richtung und der Abschnitts fläche der Pipeline das Gas verlangsamt und die kinetische Energie in Drucke nergie umgewandelt.

Lufteinlass und-auslass:

Der Lufteinlass befindet sich normaler weise in der axialen Position des Ventilators zum Einatmen von Gas; Der Auslass befindet sich in der radialen Position des Lüfters und wird zum Ablassen des Druckgases verwendet.

Motor:

Bietet Strom für das Laufrad, damit es sich mit hoher Geschwindigkeit dreht.

Betriebs eigenschaften

Druck-und Fluss beziehung:

Wenn die Drehzahl konstant ist, sollte die Druck-Strömungs-theoretische Kurve des Zentrifugal ventilators eine gerade Linie sein. Aufgrund interner Verluste ist die tatsächliche Kennlinie jedoch gekrümmt.

Einfluss der Einlass temperatur und der Dichte:

Der vom Zentrifugal ventilator erzeugte Druck wird stark durch die Änderung der Einlass luft temperatur oder-dichte beeinflusst. Bei einem bestimmten Einlass volumen erzeugt die höchste Einlass temperatur (die niedrigste Luftdichte) den niedrigsten Druck.

Effizienz und Regulierung:

Durch Einstellen der Geschwindigkeit des Lüfters kann der Drosselung verlust beseitigt werden und sicher gestellt werden, dass der Lüfter immer in der Zone mit hohem Wirkungsgrad läuft, wodurch Strom gespart wird.

Zusammenfassend besteht das Arbeits prinzip des Zentrifugal ventilators darin, Zentrifugal kraft durch die Hoch geschwindigkeit rotation des Laufrads zu erzeugen, das Gas zu beschleunigen, und wandeln die kinetische Energie durch den Diffusor in Drucken ergie um, um einen kontinuier lichen Fluss und Druck des Gases zu erreichen.
