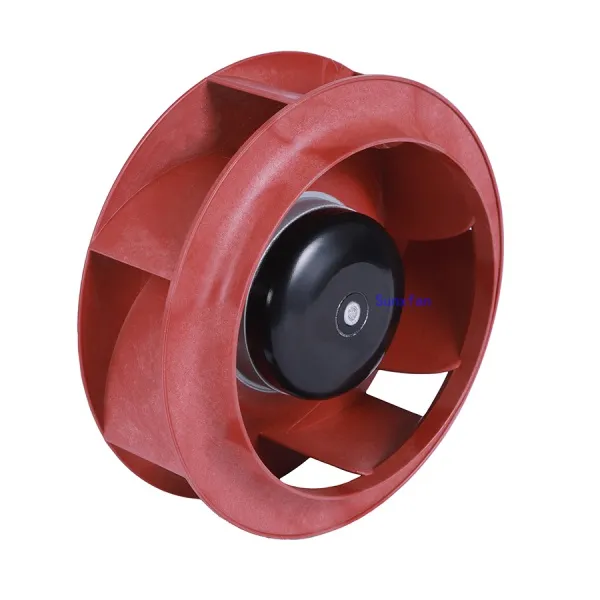

Rückwärts geneigter (rückwärts, rückwärts gebogener) Zentrifugal fan_externer Rotor

Außen rotor rückwärts geneigter Zentrifugal ventilator:

Der Unterschied zwischen vorwärts geneigten Zentrifugal ventilatoren und rückwärts geneigten Zentrifugal ventilatoren liegt in der Größe des Luft austritts winkels der Lüfter flügel. Wenn der Luft auslass winkel größer als 90 Grad ist, wird er als vorwärts geneigter Zentrifugal ventilator bezeichnet, und wenn er weniger als 90 Grad beträgt, wird er als rückwärts geneigter Zentrifugal ventilator bezeichnet.

Wenn die Größe und die Geschwindigkeit des Radial ventilators gleich sind, desto größer der Luft auslass winkel, desto höher der erzeugte Druck, der Vorteil des vorwärts geneigten Zentrifugal ventilators gegenüber dem rückwärts geneigten Zentrifugal ventilator besteht darin, dass der Gesamtdruck größer ist. Der dynamische Druck des vorwärts geneigten Zentrifugal ventilators macht jedoch einen größeren Anteil des Gesamtdrucks aus, die Luftströmung geschwindigkeit ist hoch und der Verlust bei Umwandlung in statischen Druck ist größer. Der Wirkungsgrad ist also nicht so hoch wie der rückwärts geneigte Typ.

Da der Lufteinlass und der Luftauslass bei 90 Grad liegen, ist es sehr bequem, in Schalt schränken oder in oben montierten Szenen zu verwenden. Von: SunxFan
